Колокол ловильный К и ЛК предназначен для ловли и извлечения колонн бурильных или насосно-компрессорных труб и других частей бурового инструмента, имеющего цилиндрическую форму, путем навинчивания на их наружную поверхность при аварийно-восстановительных работах. |
Колокола рекомендуется применять при ловле бурильных труб, имеющих косой остроугольный излом или продольный разрыв; при ловле утонченной части бурильных труб; при устранении аварий, требующих расхаживания колонны и приложения больших крутящих моментов.

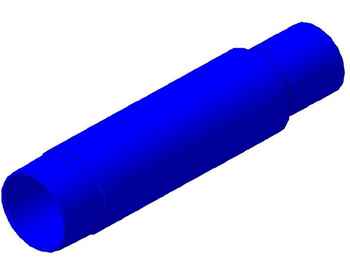

Колокол ловильный К и ЛК представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части - внутренняя ловильная резьба с конусностью 1: 16. Колокола ЛК, К изготавливаются из кованой легированной стали.
В зависимости от условий применения колокола могут иметь различные конструктивные исполнения:
- с фаской (Тип ЛК);
- с заводным зубом (Тип ЛК);
- с присоединительной резьбой под воронку (Тип К);
- с продольными канавками по ловильной поверхности.
| Шифр типоразмера колокола |
Наружный диаметр, мм |
Диаметры ловильной резьбы, мм (макс-мин) |
Резьба присое- динительная к ловильной колонне |
Резьба присоединительная к воронке | |
| по ГОСТ 632 | по ГОСТ 633 | ||||
| К 42-25 | 65 | 42-25 | 3-50 | - | 60 |
| К 50-34 | 65 | 50-34 | 3-50 | - | 60 |
| К 58-40 | 90 | 58-40 | 3-73 | - | 89 |
| К 70-52 | 90 | 70-52 | 3-73 | - | 89 |
| К 85-64 | 102 | 85-64 | 3-73 | - | 102 |
| К 100-78 | 122 | 100-78 | 3-88 | - | В114 |
| К 110-91 | 132 | 110-91 | 3-88 | 127 | - |
| К 125-103 | 148 | 125-103 | 3-88 | 146 | - |
| К 135-113 | 170 | 135-113 | 3-133 | 168 | - |
| К 150-128 | 194 | 150-128 | 3-147 | 194 | - |
