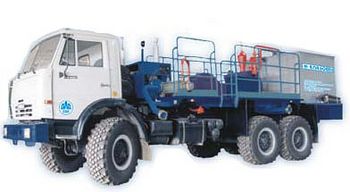

Агрегат цементировочный АЦ-32

Агрегат цементировочный АЦ – 32 предназначен для нагнетания жидких сред при цементировочных промывочно-продавочных работах в процессе бурения, освоения и капитального ремонта скважин.

Агрегаты предназначены для эксплуатации в макроклиматическом районе с умеренно-холодным климатом. Вид климатического исполнения УХА 1 по ГОСТ 15150.



Наименование параметра и характеристики	Значение
1	2	3	4
Монтажная база - шасси автомобиля	УрАЛ-4320-0001912-30 ТУ 37.165.246-94;	УрАЛ-4320-0001951-40 ТУ 37.165.300-01	КамАЗ – 43118-0001087-15 ТУ 37.104.17.086-99
Рабочая среда	Жидкие среды, применяемые при цементировочных и промывочно-продавочных работах
Насос поршневой цементировочный а) ход поршня б) передаточное число глобоидной передачи	НПЦ – 32 250 мм 20,5
Центробежный насос    а) частота вращения, не более    б) подача, не более    в) давление на выходе из насоса, не более	ЦНС 38 – 154 49,16 с-1 (2950 об/мин) 10,6 л/с (38 м2/ч) 1,54 МПа
Вместимость, не более:    - мерного бака    - бачка для цементного раствора	6 м3 0,25 м3
Условные проходы трубопроводов манифольда    - всасывающих линий    - нагнетательных линий	100 мм 50 мм
Габаритные размеры агрегата, не более    - длина    - ширина    - высота	10620 мм 2500 мм 3300 мм	10870 мм 2500 мм 3300 мм	9150 мм 2500 мм 3300 мм
Полная масса агрегата, не более	15000кг	15300кг	15000кг
Масса навесного оборудования	6400 кг
Распределение полной массы агрегата на дорогу, не более:    - через переднюю ось    - через заднюю ось	5300 кг 9560икг	5500 кг 9800 кг	5600 кг 9400 кг
Требования надёжности:    - средняя наработка на отказ, не менее    - среднее время восстановления работоспособного состояния, не более    - средний срок службы до списания, не менее	750 ч. 72 ч. 8 лет
Максимальная скорость передвижения	60 км/ч
