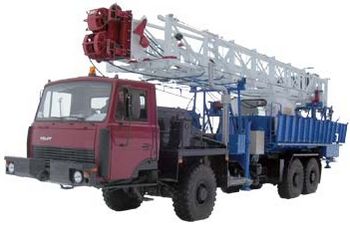

Агрегат АПР-80 предназначен для ремонта и освоения нефтяных и газовых скважин способен проводить следующие работы:
- переезд от скважины к скважине;
- монтаж и демонтаж на скважине;
- спуско-подъемные операции с насосно-компрессорными и бурильными трубами и насосными штангами;
- ловильные и другие виды работ, ликвидация скважин;
- разбуривание песчаных пробок, цементных стаканов;
- фрезерование металлических предметов;
- освоение скважин после бурения и т. д.
Агрегат позволяет создать кратковременную нагрузку на крюке до 80 тс, в случаях затяжек, расхаживаний, срыва пакеров и т. д. при соблюдении всех необходимых мер безопасности при работе расчалками для крепления к внешним якорям.
Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69. при температуре окружающего воздуха от минус 40град. до плюс 40град.
Технические характеристики
| Монтажная база, шасси | МЗКТ – 7002 |
| Грузоподъёмность на талевом блоке | |
| - номинальная грузоподъемность, кН (тс) | 8 00 (80) |
| - кратковременная, максимально допуст имая, кН (тс) | 80 |
| Привод | от тягового двигателя автомобиля |
| - коробка передач | Трёхскоростная |
| Коробка отбора мощности: - максимальная отбираемая мощность, л.с. | 200 |
| Лебёдка основная | однобарабанная |
| а) номинальное тяговое усилие на втором ряду намотки, кН (тс) | 149(14,9) |
| в) диаметр талевого каната по ГОСТ 16853, мм | 25 |
| г) число тормозных шкивов | 2 |
| д) тормоз | колодочный |
| е) управление тормозом | Ножное пневматическое и ручное механическое |
| ж) скорость перемещения крюка, м/с. | |
| - наибольшая | 1,42 |
| - наименьшая | 0,15 |
| Лебедка вспомогательная | |
| - тип привода | гидравлический |
| - номинальное тяговое усилие, кН (тс) | 16 (1,6) |
| - диаметр каната по ГОСТ 2688-80 | 11,5 |
| - скорость перемещения крюка, м/с. | 0….0,23 |
| Мачта | телескопическая, двухсекционнаяс открытой передней гранью |
| - высота до оси кронблока, м. | 29 |
| - высота подъёма талевого блока, м. | 25 |
| Балкон верхнего рабочего: - емкость магазинов при вертикальной установке свечами НКТ –73, и СБТ 2-7/8", м - диапазон длин, устанавливаемых свеч, м | 3000 16 – 22 |
| - подъём в рабочее положение | Гидравлическими домкратами |
| - выдвижение верхней секции | Канатное, специальное лебёдкой с гидроприводом |
| - крепление мачты в рабочем положении | Устройство якорное крепления внешним якорям |
| Управление установкой мачты | Гидравлическое дистанционное |
| Талевая система | Шестиструнная |
| - оснастка | 3х4 |
| - талевый блок | Одноосный трёх шкивный |
| Приустьевая нижняя рабочая площадка с подсвечниками: - габаритные размеры, мм. - регулируемая высота, м. | 3000 х 4000 0,5 – 1,5 |
| Стояк для подачи бурового раствора. - диаметр проходного сечения мм - максимальное давление рабочей жидкости Мпа (кгс/см2) | С быстроразъёмными соединениями 50 75 19,6(200) |
| Свинчивание и развинчивание: насосно-компрессорных труб насосных штанг и бурильных труб | Гидравлическими ключами от гидросистемы установки |
| Раскрепитель резьбовых соединений - усилие на штоке при Р=6 МПа (60кг/см2), КН (тс) - ход штока, мм | Гидравлический 50 (5) ± 5% 800± 20 |
| Силовой ротор с гидроприводом: - статическая нагрузка на стол, кН (тс) - момент силы на столе, кН (тс) - проходное отверстие стола, мм - макс.частота вращения, об/мин | 600 (60) 12500(1250) 200 120 |
| Электрооборудование | |
| - напряжение | 24 В |
| - питание рабочих систем агрегата | от аккумуляторной батареи |
| - питание рабочего освещения | от внешнего источника электроэнергии 220в, 50 Гц и от пускозарядного устройства |
| - питание аварийного освещения | от аккумуляторной батареи |
| - питание электрообогревателя кабины оператора | от внешнего источника электроэнергии 220в, 50гц |
| - система электропроводки | однопроводная |
| - система электропроводки задней опоры и мачты | двухпроводная |
| Отопление кабины оператора | обогреватель электрический взрывозащищенный |
| Гидросистема | |
| - рабочее давление, МПа (кгс/см2), не более | 20 (200) |
| Пневмосистема | питание от пневмосистемы автошасси |
| - рабочее давление, МПа (кгс/см2), не более | 0,8 (8) |
| Максимальная скорость передвижения агрегата, км/ч, не более | 55 |
| Транспортные данные | |
| Допустимый боковой крен | 150 |
| Наибольший угол подъёма, преодолеваемый агрегатом | 180 |
| Габаритные размеры | |
| - длина, мм, не более | 1 3000 |
| - ширина, мм, не более | 25 50 |
| - высота, мм, не более | 4300 |
| Полная масса установки, кгс, не более | 36000 |
