Устройство домкрата ДГ 2-100

Устройство гидравлического домкрата ДГ 2-100

Домкрат гидравлический ДГ 2-100: (в соответствии с рис.1) из плиты нижней 15, на которой закреплены два гидроцилиндра 1 и захват клиновой неподвижный 18. На штоках гидроцилиндров болтами 4 закреплена верхняя плита 5. Для предотвращения отворота в головках болтов верхних 4 предусмотрены стопорные болты.

Рис.1. 1 - гидроцилиндр, 2 - тяга, 3 - захват клиновой подвижный, 4 - болт верхний,5 - плита верхняя, 6- петля транспортная, 7 - спецболт, 8 - сани, 9 - спецгайка, 10 - палец, 11 - штуцер, 12 - гайка накидная, 13 - трубопровод нижний, 14 - трубопровод верхний, 15 - плита нижняя, 16 - плита подвижная, 17 - катушка переходная, 18 - захват клиновой неподвижный, 19 - пробка, 20 - гайка накидная; 21 - соединение быстроразъемное гидравлическое СБП, 22 — стяжка.

На тягах 2 к верхней плите 5 подвешена плита подвижная 16, на которой закреплен захват клиновой подвижный 3. Верхние и нижние полости гидроцилиндров обвязаны трубопроводами 13 и 14 со штуцерами 11 для подсоединения гибких рукавов высокого давления через соединение быстроразьемное гидравлическое (СБП) 21. Соединение быстро разъемное гидравлическое предназначено для предотвращения слива гидравлической жидкости из гидроцилиндра и питающей гидросистемы.

К нижней плите 15 закреплена катушка переходная 17 для соединения с устьевым фланцем. Для стыковки присоединительных размеров нижний фланец переходной катушки выполнен сменным, на резьбе. Для удобства транспортировки домкрат снабжен санями 8, закрепленными к нижней пличе и верхней части гидроцилиндров. В поперечине саней расположены спецгайки 9, а в верхней плите спецболты 7, которые фиксируют верхнюю плиту в нижнем положении и позволяют транспортировать домкрат за петли, приваренные к болтам верхним 4. Для транспортировки в горизонтальном положении «на весу», нижняя и верхняя плиты снабжены транспортными петлями 6.

Клиновой захват ( подвижный и неподвижный ) (позиции в соответствии с рис. 2) состоит из корпуса 4 с конической расточкой, в которой находятся сухари 5, связанные между собой прорезиненной лентой 3 во избежание разлета сухарей при обрыве трубы. На верхнюю часть корпуса навернута корзина 1 для предотвращения вылета сухарей из корпуса при обрыве трубы. На нижнюю часть корпуса навернут фланец 7. Для принудительного поджатая сухарей к трубе предусмотрено кольцо 2, поджимаемое к сухарям двумя пружинами 6.

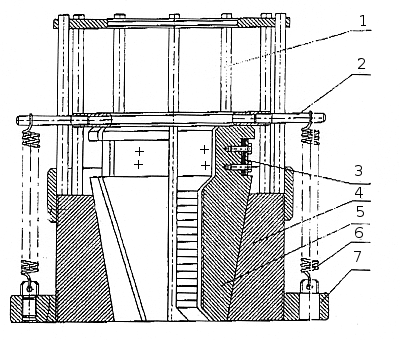

Рис.2. 1 - корзина, 2 - кольцо, 3 - лента прорезиненная, 4 - корпус, 5 - комплект сухарей, 6 - пружина, 7 - фланец.
