Принцип работы домкрата ДГ 2-100

Принцип работы гидравлического домкрата ДГ 2-100

Принцип работы гидравлического домкрата ДГ 2-100 (в соответствии с рис.3) заключается в следующем:

  • При нагнетании рабочего агента в поршневую полость гидроцилиндров 1, происходит выдвижение штоков с подъемом подвижной плиты 6 и захвата клинового подвижного 3 При этом комплект сухарей 4, расположенный в конической расточке корпуса 5, захватывает НКТ (насосно-компрессорные трубы) и передает на нее усилие, развиваемое гидроцилиндрами.

  • При нагнетании рабочего агента в штоковую полость гидроцилиндров 1, происходит втягивание штоков, т.е. опускание подвижной плиты 6 и захвата клинового подвижного 3 вниз. При этом удержание НКТ от перемещения вниз из «натянутого» положения, которое НКТ занимала в конце хода подвижной плиты 6 вверх, осуществляется комплектом сухарей 9, установленных в конической расточке корпуса 10 захвата клинового неподвижного 8. Перемещаемый с подвижной плитой 6 комплект сухарей 4 будет скользить по неподвижной НКТ вниз.

  • Благодаря гибкому соединению сухарей в комплектах, как в захвате клиновом подвижном, так и в неподвижном, предотвращается разлет сухарей, при обрыве трубы, а корзины 2 и 7 предотвращают вылет всего комплекта сухарей.

  • Управление работой ДГ 2-100 осуществляется от пульта управления гидростанции.

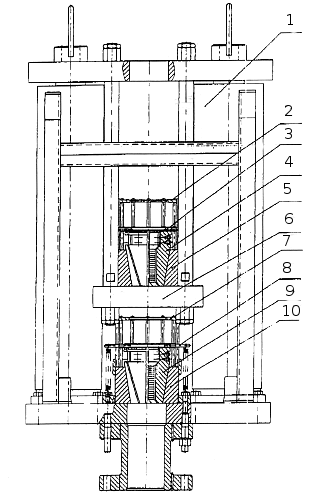

Рис.3. 1 - гидроцилиндр, 2 - корзина, 3 - захват клиновой подвижный, 4 - комплект сухарей, 5 - корпус. 6 - плита подвижная, 7 - корзина, 8 - захват клиновой неподвижный, 9 - комплект сухарей, 10 — корпус.
